技术参数：

       1、显示方式：12.1英寸工业级液晶触摸屏（XP操作平台）存储容量：8G

        2、测试方法：低压脉冲法、冲闪电流法、多次脉冲法

        3、操作方式：双操作，触摸笔兼触控鼠标操作

        4、测试距离：小于60km     最短测试距离（盲区）：0-5m

             精确定点误差：±0.2m    测试误差：系统误差小于±1%

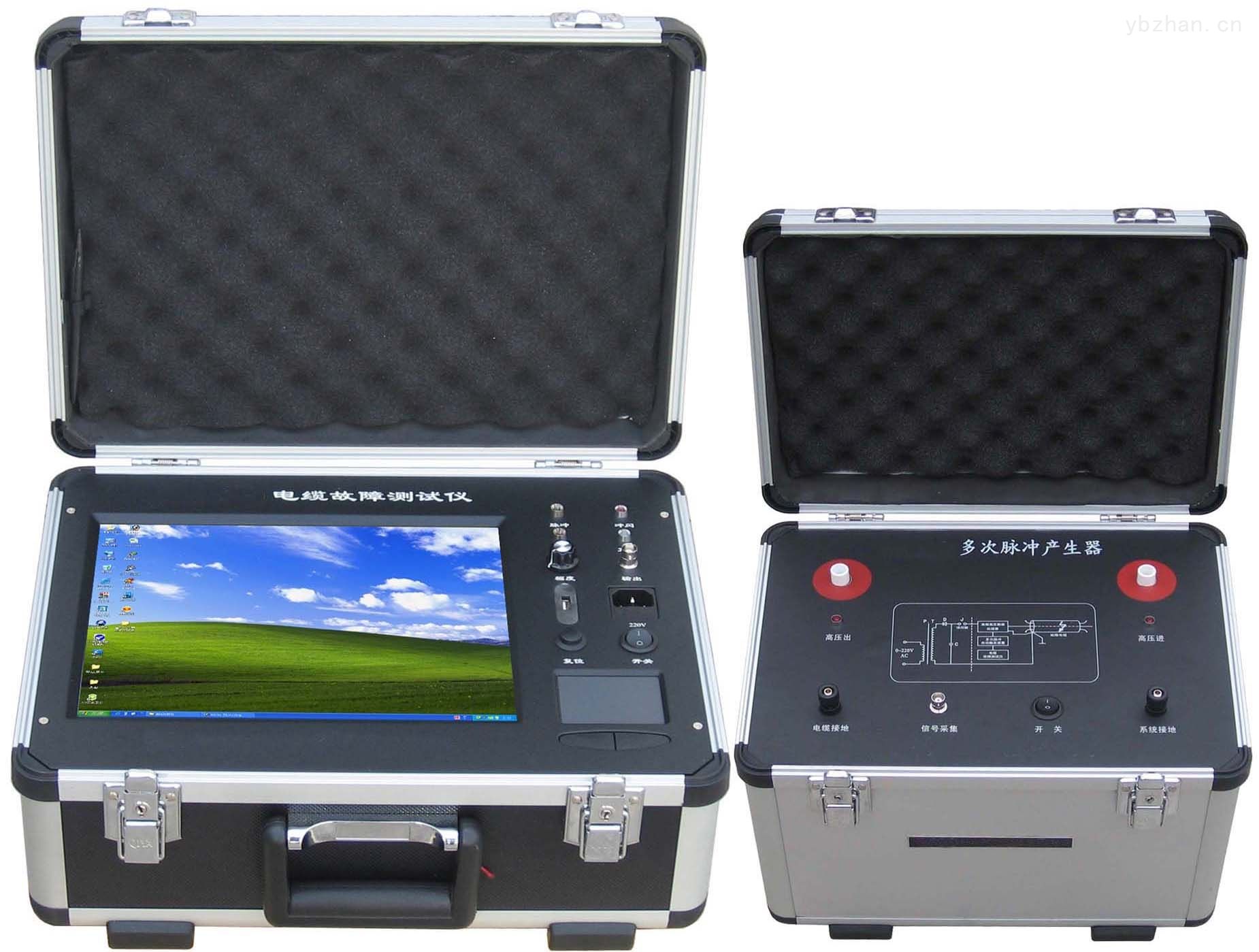

        5、多次脉冲产生器：冲击电压≤40KV

        6、分辨率：V/50m；V为传波速度m/μs；软件游标0.10m。

             仪器采样频率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）

        7、电源与功耗：AC220V±10%不大于15WDC12V（7AH）　不大于20W

        8、待机时间：可连续使用4小时左右。     工作条件：温度-20℃～﹢40℃，相对湿度80%。

        9、路径仪技术指标：

             信号频率：15KHz正弦波               输出功率：Pomax≥100W

             输出阻抗：Zo=Zc(电缆特性阻率)           震荡方式：断续

        10、主机重量：9.8kg                 环境温度：－10℃～＋40℃

                外形尺寸：180mm×300mm×400mm           相对湿度：RH≤85%（25℃）

          产品测试范围：

         1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

          2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

          3、可测量长度已知的任何电缆中电波传播的速度。

          4、可测试电缆走向及埋设深度。

         产品特性：



         1、国内采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。

         2、国内采用12.1英寸大屏幕触摸系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件。

         3、采用新的USB通信接口，采集信号稳定，主机可自动选择最低6.25MHz、最高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。

         4、软件实现自动识别搜索，故障距离自动显示，误卡自动报警功能,同屏三区显示波形,同时实现自动和人为处理区,同屏随机显示十个

              低压脉冲波形供您选择,使得对波形双重卡位操作，双游标移动可精确到0.15米，提高测试精度，减少误差。

         5、独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电，可得十次低压短路脉冲波形，大大降低了大振荡的干扰，
              多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。

         6、支持新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、
               准确波形分析和交流指导，使您无忧工作。

         7、8G内存多类现场波形和现场实物接线图，轻轻一点即可使用。

         8、关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
